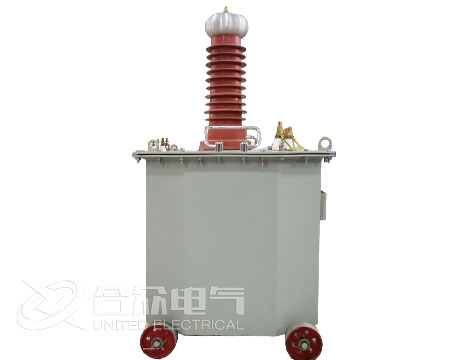

一、油浸式試驗變壓器

  油浸式試驗變壓器，是一種新型高壓測試設備，采用單框芯式鐵芯結構，初級繞組和高壓繞組同軸繞制在鐵芯上，從而減少漏磁通，增大繞組間的耦合。油浸式試驗變壓器的整體結構緊湊，通用性強，使用攜帶方便，適用于電力系統及電力用戶在現場檢測各種高壓電器設備的絕緣性能，是電力設備檢測及預防性試驗所必備的試驗儀器。油浸式試驗變壓器適用于電力系統、工礦企業和科研單位等。可進行工頻或直流高壓下的絕緣強度測試。

  優點：

  1、六十年代開始使用的傳統產品，長時間的發展導致技術更成熟。容量和電壓等級涵蓋的范圍更廣。

  2、成本更低導致的價格更低。

  3、目前的主流產品，維修更為方便。

  缺點：

  1、體積大，質量重。

  2、油浸式采用的“油”在事故中可能泄露，造成污染和火災。頁因此多用于室外場所。

  3、使用壽命短,因?yàn)橐欢螘r(shí)間以后，絕緣油油質產生變化，絕緣降低。

  二、充氣式試驗變壓器

  充氣式試驗變壓器一般采用的是SF6氣體充氣。充氣式試驗變壓器與傳統的油浸式輕型試驗變壓器相比，重量上減輕了20%-60%(視電壓及容量等級而定)，而且無油污染，單臺試驗變壓器的電壓等級可達300KV。

  優點：

  1、體積小、重量輕。因此具有方便現場作業的優勢。

  2、高絕緣強度，使用壽命長，無需維修。

  3、潔凈，無油污污染等問題。

  缺點：

  1、工藝復雜，填充氣體為SF6，成本較高導致價格較高。

  2、使用時對于環境要求較高。

  3、SF6氣體泄露可能會對工作人員的生命安全造成危害，同時會污染環境。

  三、干式試驗變壓器

  干式試驗變壓器線圈采用環氧樹脂真空澆注成型，有效地削弱了漏磁，提高了絕緣強度和抗?jié)衲芰Α８墒皆囼?yàn)變壓器主要應用于需求“防火，防爆”的場合。

  優點：

  1、體積小，重量輕。

  2、便于攜帶，性能穩定。

  缺點：

  1、通常適用于配電，容量和電壓涵蓋的范圍較小。

  2、抗過載能力差，散熱能力差。

  3、價格比油浸式的較貴。

  在選擇試驗變壓器類型時，結合試驗變壓器需要應用的場所，綜合考慮其優缺點，選擇合適的試驗變壓器，能夠更有效更安全的進行各項電力檢測試驗。
