(1)局部放電檢測儀標準試驗電路，又稱并聯法。

  適應于必須接地的試品。其缺點是高壓引線對地雜散電容并聯在 CX上，會降低測試靈敏度。

  (2)串聯法，其要求試品低壓端對地浮置。

  其優點是變壓器入口電容、高壓線對地雜散電容與耦合電容CK并聯，有利于提高試驗靈敏度;缺點是試樣損壞時會損壞輸入單元。

  (3)平衡法試驗電路：要求兩個試品相接近，至少電容量為同一數量級。

  其優點是外干擾強烈的情況下，可取得較好抑制干擾的效果，并可消除變壓器雜散電容的影響，而且可做大電容試驗;缺點是須要兩個相似的試品，且當產生放電時，需設法判別是哪個試品放電。

  注：由于現場試驗條件的限制(找到兩個相似的試品且要保證一個試品無放電不太容易)，所以在現場平衡法比較難實現，另外，由于采用串聯法時，如果試品擊穿，將會對設備造成比較大的損害，所以出于對設備保護的想法，在現場試驗時一般采用并聯法。

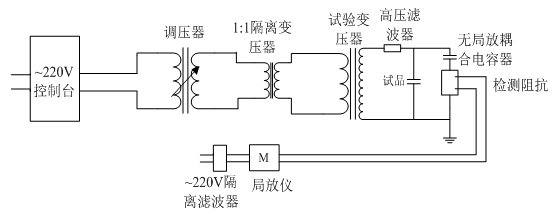

  局部放電檢測儀采用并聯法的整個系統的接線原理圖

  采用脈沖電流法檢測高壓試品的局部放電量，由控制臺控制調壓器和變壓器在試品的高壓端產生測試局放所需的預加電壓和測試電壓，通過無局放耦合電容器和輸入單元將局部放電信號取出并送至局部放電檢測儀顯示并判斷和測量。系統中的高壓濾波器可以防止在測試過程中試品擊穿而損壞其他設備，阻塞放電電流進入試驗變壓器，并且可以抑制從高壓電源進入的諧波干擾，隔離濾波器是將電源的干擾和整個測試系統分開，降低整個測試系統的背景干擾。
