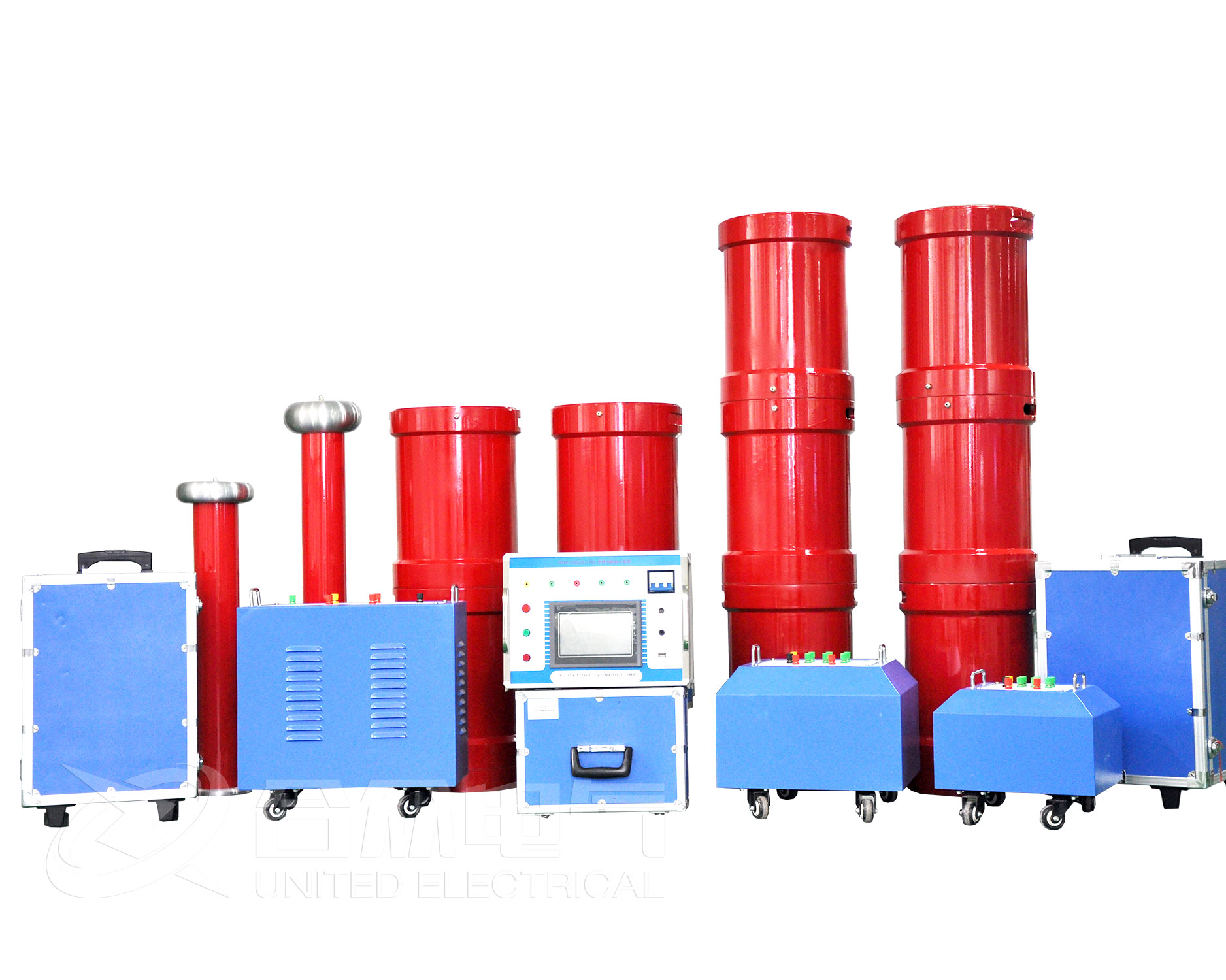

變頻諧振耐壓試驗裝置采用專用的寬頻調壓電源，調壓范圍AC0-400V，調頻范圍30～300Hz，頻率細度可達0.1Hz;整個頻率區間內輸出波形良好，在最小重量和體積下確保儀器穩定和安全。裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。變頻諧振耐壓試驗屬于高壓耐壓試驗，在試驗過程中，有很多需要注意的地方，變頻諧振耐壓試驗裝置的線路連接和注意事項：

  通過不同規格變頻諧振耐壓試驗裝置的滿載接線方法的現場試驗，分享一下變頻諧振耐壓試驗裝置的各個方面部件是如何進行連接的。我們主要介紹一下變頻諧振耐壓試驗裝置接線需要注意以下幾點：

  1、變頻諧振耐壓試驗裝置中的變頻電源:

  變頻電源的輸入一個部分也是變頻諧振耐壓試驗裝置整套系統設備的電源輸入口，此處電源可選擇兩相220V或三相380V，不同電壓的區別則是兩相220V只能讓設備可以輸出半載容量，三相380V則能讓變頻諧振耐壓試驗裝置滿載輸出。

  2、變頻諧振耐壓試驗裝置中勵磁變壓器 ：

  接線方式可以有幾種，不過不管用哪種連接方式，高壓頭都是右上角個接線柱，該接線柱通過高壓軟線接至串聯電抗器底部的“X”極。且此處連接的高壓軟線必須保證懸空，不可拖地使用。而高壓尾永遠都是左下角個接線柱，該接線柱因與勵磁變壓器的接地端短接接地，保持良好的接地。

  3、變頻諧振耐壓試驗裝置中的電抗器、分壓器、補償電容器的注意事項

  變頻諧振耐壓試驗裝置進行試驗時，應使用絕緣墊或支架敷設在電抗器的底部，與大地接觸的位置，電抗器、分壓器、補償電容器的各連接線盡量保持拉直的連接方式，不要有垂吊的現象，以避免發生故障。

  4. 變頻諧振耐壓試驗裝置試驗時的安全距離:

  在進行變頻串聯諧振試驗前，我們必須保證試驗區域周圍有足夠的安全距離，避免設備損壞或人員傷亡，具體安全距離按每1k V電壓1.3CM的距離考慮設置安全隔離區域。試驗過程中，嚴禁進入試驗隔離區域，保障試驗安全進行。
