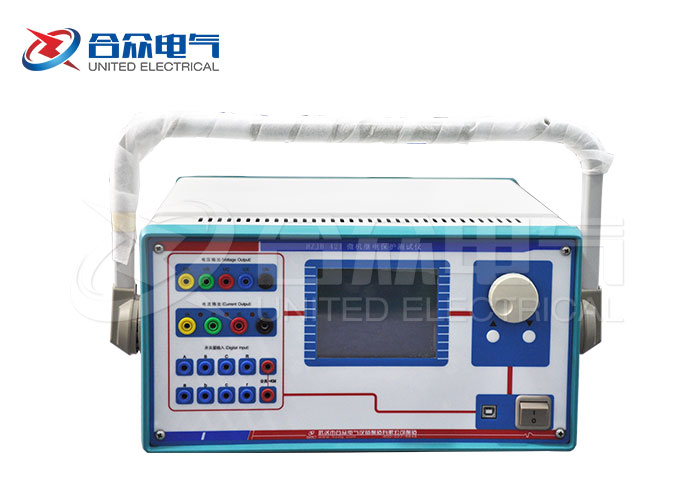

微機繼電保護測試儀，繼電保護測試儀，也就是電力測試設備行業常說的“繼?！保且豢畋容^復雜的電力測試設備，下面合眾電氣公司介紹一些繼保的相關知識，微機繼電保護測試儀試驗項目索引。

  繼電保護試驗項目索引

  本索引旨在引導試驗人員：各種繼保裝置的試驗可以通過“繼保”系列軟件的哪些模塊完成。

  注意：表格中 “（單機）”指用繼電保護測試儀的單機操作；“（PC）”指用Windows系統中運行的軟件操作，適用于繼電保護測試儀聯PC機運行的軟件。（繼電器：小電流控制大電流）

  繼電器試驗：

  繼電保護類型測試項目建議試驗的模塊備     注

  信號繼電器相應的測試項目直流試驗  交直流試驗若是要求交、直流混合輸入的中間繼電器，請在“交直流試驗”模塊中測試 額定電流太小的信號繼電器，可用測試儀的電壓回路輸出測試

  時間繼電器

  中間繼電器

  重合閘繼電器

  其它直流電壓、電流繼電器

  電流繼電器相應的測試項目交流試驗可在“交流試驗”專門的序分量模塊中測試序分量繼電器 也可在“I－t特性”模塊（PC軟件）中測試反時限繼電器

  過（欠）電壓繼電器

  序分量繼電器

  同步檢查（或相位比較）繼電器

  反時限電流繼電器
  差動繼電器直流助磁特性差動試驗、差動諧波（單機） 差動繼電器、差動諧波、交直流試驗、諧波試驗（PC）試驗時請參考說明書中的“附錄”正確接線

  諧波制動特性

  比例制動特性差動試驗、交流試驗（單機） 差動繼電器、交流試驗（PC）

  功率（方向）繼電器相應的測試項目功率阻抗、交流試驗（單機） 功率方向及阻抗、交流試驗（PC）測試功率（方向）繼電器前，應預先確定接線類型，和保護大致的動作邊界

  阻抗繼電器

  同期繼電器相應的測試項目同期低周試驗（單機） 同期試驗、交流試驗（PC）“同期試驗”模塊固定由測試儀的UA、UC分別作為系統側和待并側電壓輸出

  頻率繼電器相應的測試項目同期低周試驗（單機） 頻率及高低周（PC）單機試驗選擇“自動變頻”方式時，能測試頻率滑差定值

  微機保護試驗：

  繼電保護類型測試項目建議試驗的模塊備     注

  線 路 保 護多段過流相應的測試項目交流試驗只要方法得當，用“交流試驗”模塊能進行大部分繼電器和微機保護的試驗，應重點學習該模塊

  過（欠）電壓

  序分量電壓電流

  頻率裝置

  功率方向保護

  重合閘及轉換性故障相應的測試項目整組試驗（單機） 整組試驗、線路保護、狀態系列、6-35KV線路保護綜合測試（PC）要求測試檢同期和檢無壓，用Ux作為待并側電壓輸出。

  距離和零序距離和零序定值校驗整組試驗（單機） 距離和零序、線路保護、整組試驗、交流試驗（PC）“距離和零序”和“線路保護”均能一次性自動測試多段、各種故障類型、各種相別的距離和零序定值

  阻抗特性阻抗特性（PC）

  工頻變化量距離定值校驗距離和零序、線路保護（PC）應設置故障電流足夠大，比如10~15A（當為5A制CT時）

  復合電壓閉鎖（方向）過流過流、低壓、負序電壓、靈敏角等交流試驗（單機） 交流試驗、6-35KV線路保護綜合測試（PC）有的保護的“低電壓”和“負序電壓”由不同的端子輸入，試驗時需更換接線

  低周、低壓減載裝置相應的測試項目同期低周（單機） 頻率及高低周、6-35KV線路保護綜合測試（PC）若其它條件都滿足，裝置卻不能動作，請確認裝置是否還需要同時輸入電流和開關接點

  發 變 組 保 護差動保護比例制動特性差動試驗、交流試驗（單機） 差動保護、交流試驗（PC）發電機差動保護，用“差動保護”進行試驗時，可看作接線類型為Y/Y，高、低壓側平衡系數均為1的變壓器保護 “差動保護”注重曲線特性搜索，能較全面測試差動保護

  諧波制動特性差動試驗、差動諧波（單機） 差動保護、諧波試驗（PC）

  失磁保護相應的測試項目交流試驗試驗時應注意輸出的電壓電流的夾角

  勵磁保護

  復合電壓閉鎖（方向）過流（后備）相應的測試項目請參見上文“線路保護”部分請參見上文“線路保護”部分

  其 它 保 護自動準同期裝置相應的測試項目同期、低周試驗（單機） 同期試驗（PC）做自動調整試驗時，測試各開入量必須按說明書要求接線

  備自投裝置動作邏輯和各開關動作時間狀態序列（PC）試驗前預想好試驗過程，正確接線是試驗成功的關鍵

  母線差動保護相應的測試項目交流試驗請參見附錄中“南瑞部分保護”有關BP-2B和RCS-915的說明

  光纖線路差動保護試驗前先確定裝置是否形成“自環”，若是，則保護的動作值應等于其整定值的一半。

  上述內容是微機繼電保護測試儀試驗項目索引。合眾電氣公司是專業的電力測試設備制造公司，公司在繼電保護測試儀的制造上有豐富成熟的經驗，公司至今二十年，是一家值得信賴的老廠家，歡迎您通過合眾電氣公司網站客服聯系我們。
