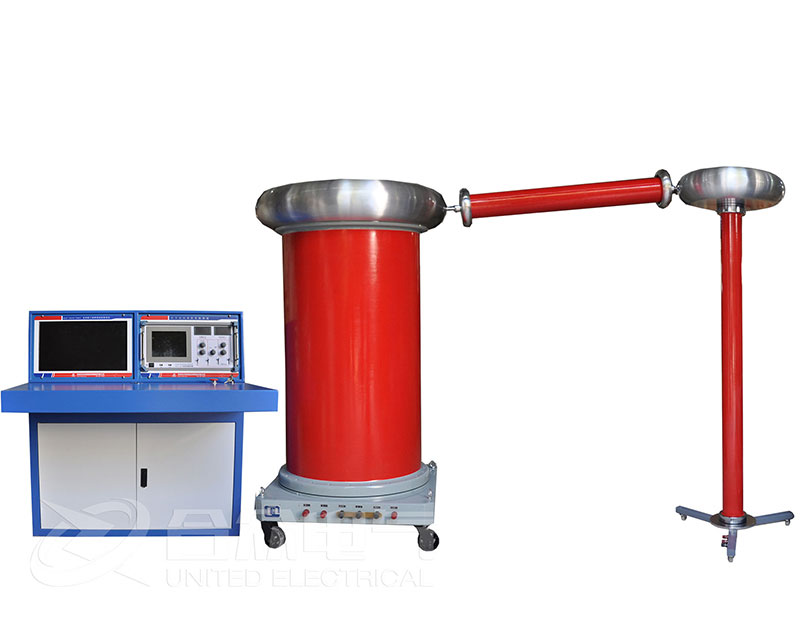

無局放耐壓試驗裝置控制臺操作說明
無局放耐壓試驗裝置控制臺操作說明
1、首先把試驗變壓器的高壓尾端、測量線圈的一端和試驗變壓器的底盤可靠接地。無局放耐壓試驗裝置控制臺、濾波器、調壓器、試品都必須可靠接地。
2、如果用戶配置電容分壓器，則高壓測量從電容分壓器的低壓臂取出，用戶沒有配置電容分壓器則高壓測量從測量線圈取出。
3、參照相關試驗規程標準，確認試品的耐壓水平。
4、確認試驗區工作人員離開，試品和無局放耐壓試驗裝置設備可靠接地。通電前應將調壓器旋至零位，按下“警鈴”提醒試驗開始。按下“啟動”，手動調節調壓器升壓，注意觀察高壓測量電壓值，低壓側電壓值，低壓側電流值。
在高壓測量電壓達到試品規定的耐壓值時，設定好耐壓時間后，按下“耐壓”。當耐壓時間到，然后把調壓器歸零，按下“停止”，準備下一個試品的試驗。
5、無局放耐壓試驗裝置有試品短路或閃絡后的過流保護功能，能自動切斷試驗電源，同時“擊穿”指示燈亮，保護人身、設備和試品的安全。
6、用戶欲改變試品過流保護電流大小時，可在試驗前根據試驗時的電流值在無局放耐壓試驗裝置設備內的電流繼電器上調整，電流繼電器的回路電流比為30/5A。
注意：無局放耐壓試驗裝置出廠時過流保護電流的范圍已設定好，一般不宜調整。
特別說明：無局放耐壓試驗裝置設備通電試驗前應確認設備、試品接地可靠，試驗區無閑雜人員，試驗區有特別明顯的警示標志。
試驗結束后，試驗人員進入試驗區前必須先斷開電源，在確認高壓部分放電完畢后，方可在試驗區工作。
