定義

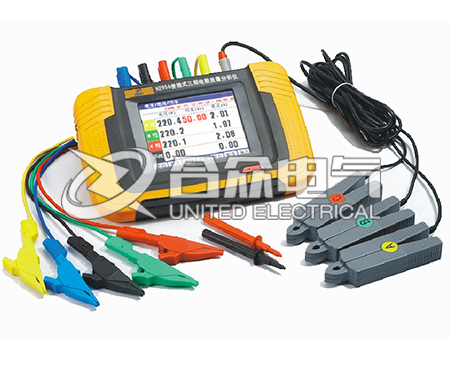

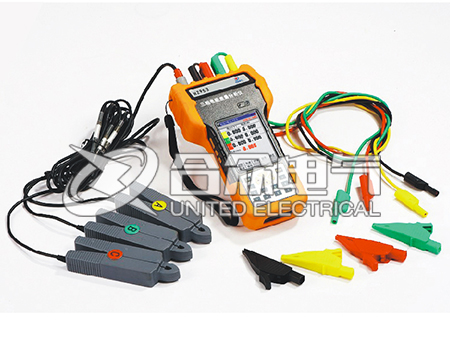

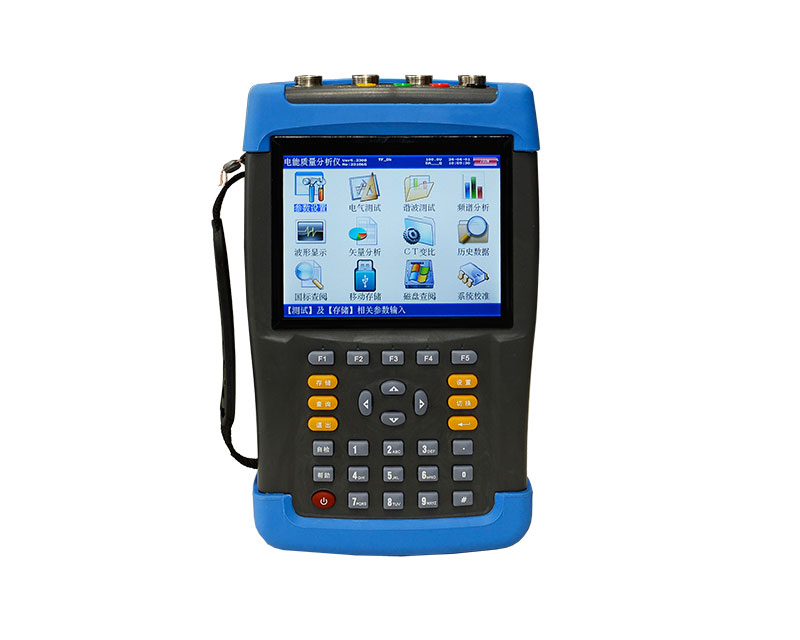

電能質量分析儀是一種用于測量、分析和記錄電力系統中電能質量參數的專用儀器。

工作原理

該儀器通過采集電力系統中的電壓,電流等信號，經過處理和分析后，得出各項電能質量指標，如電壓偏差、頻率偏差、諧波含量等。

功能特點

電能質量分析儀具有高精度測量、實時數據分析、多種通信接口等特點可廣泛應用于電力系統、工業自動化新能源等領域。

測量參數說明

電壓測量

電壓有效值：測量電壓的有效值，以評估電網電壓的幅值是否在規定范圍內。

電壓波動與閃變：檢測電壓的波動和閃變情況，以判斷電網電壓的穩定性。

電壓不平衡度：測量三相電壓的不平衡度以評估電網的對稱性和負載平衡情況。

電流測量

電流有效值：測量電流的有效值，以了解負載的電流需求和電網的供電能力。

電流諧波：檢測電流中的諧波成分，以評估非線性負載對電網的影響。

電流不平衡度：測量三相電流的不平衡度，以判斷負載的平衡情況和電網的運行狀態。

頻率測量

頻率偏差：測量電網頻率與標稱頻率的偏差，以評估電網的穩定性。

頻率波動：檢測電網頻率的波動情況，以了解電網的動態特性。

功率因素測量

有功功率因數：測量有功功率因數，以了解負載對電網有功功率的需求和電網的供電效率。

無功功率因數：測量無功功率因數，以評估負載對電網無功功率的需求和電網的無功補償情況。

總功率因數：綜合考慮有功功率因數和無功功率因數，得到總功率因數，以全面評估電網的供電質量和負載特性。

電能質量問題分析

電壓波動與閃變

電壓波動；指電網電壓有效值(方均根值)的快速變動。大型電機設備、電力變壓器等負載的啟停、電力系統故障、負荷的劇烈變化都會造成電壓波動。

閃變：指電壓波動對照明燈的視覺影響。當電壓波動時，照明燈的亮度會發生變化，人眼對燈光照度的變化非常敏感會產生視覺上的不適。

諧波分析

諧波定義：諧波是一個周期電氣量的正弦波分量，其頻率為基波頻率的整數倍。

諧波來源：非線性負載是諧波的主要來源，如整流器、變頻器、電弧爐等。

諧波危害：諧波會導致電氣設備過熱、振動和噪聲增大，降低設備效率和使用壽命;還會引起電網中的諧振現象，放大諧波造成嚴重的電能質量問題。

三相不平衡度分析

三相不平衡定義：三相不平衡是指三相電力系統中三相電壓或電流幅值不一致，且幅值差超過規定范圍。

三相不平衡來源：三相負載分配不均、單相負載接入三相系統等因素都會導致三相不平衡。

三相不平衡危害：三相不平衡會導致電氣設備運行不正常，增加設備損耗和故障率；還會引起電網中的負序電流對電力系統和用戶設備造成危害。

供電可靠性分析

供電可靠性定義：供電可靠性是指電力系統持續供電的能力，以用戶用電需求得到滿足的程度來衡量。

供電可靠性評估指標：通常采用停電時間、停電次數、平均停電時間等指標來評估供電可靠性。

提高供電可靠性的措施：加強電網建設、提高設備質量、完善管理制度等是提高供電可靠性的有效措施。
