動作的檢查方法及計數器檢測儀原理

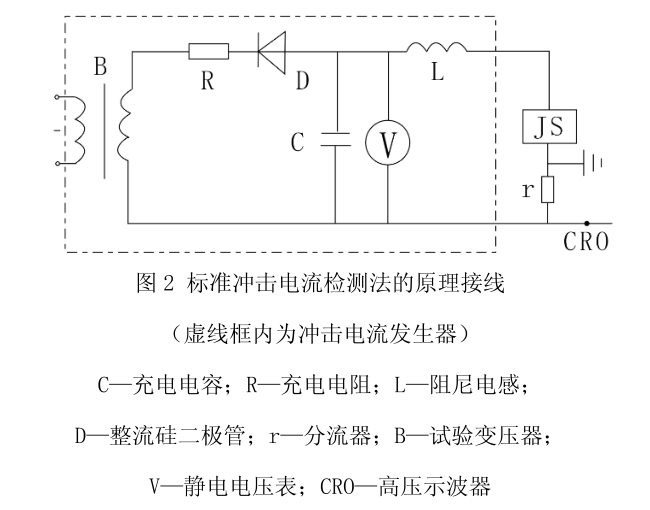

由于密封不良，動作記數器在運行中可能進入潮氣或水分，使內部元件銹蝕，導致記數器不能正常動作，所以《規程》規定，每年應檢查1次。現場檢查記數器動作的方法有電容器放電流法、交流法和標準沖擊電流法。研究表明，以標準沖擊電流法最為可靠，其原理接線如圖2所示。

將沖擊電流發生器發生的8/20us、100A的沖擊電流波作用于動作記數器，若記數器動作正常，則說明儀器良好，否則應解體檢修例如某電業局曾用此法對27只記數器進行檢測，其中有3只不動作，解體發現內部元件受潮、損壞。

《規程》規定，連續測試3~5次，每次應正常動作，每次時間間隔不少于 30s。測試后記錄器應調到0。

避雷器放電計數測試儀操作方法

1.將儀器輸出端與避雷器計數器兩端相連(連結線要盡量短)，紅色端接上端，黑色端接地端。

2.將電源線接好后，檢查儀器及接線是否正確，確認無誤后即可開始試驗。

3.合上電源開關(電源燈亮)，待電壓穩定后，即可開始測試。

4.按下測試鍵，輸出電壓立即下降，此時可觀察計數器的動作情況。

5.如需多次試驗，可待輸出電壓達到穩定值時，再按測試鍵，并觀察計數器的動作情況。

6.檢驗完畢后，立即關掉電源，待輸出電壓完全回零時，才能拆除接線。

7.如按測試鍵，輸出電壓沒有下降，應關掉電源，待電壓指示回零后，檢查是否回路有斷點，或者是放電計數器不適合技術指標中規定的型號。

注意事項

拆除接線時，若輸出電壓沒有回零，操作人員不能碰測試線非絕緣部分，以免造成人身事故。

被試品不允許帶電。

避雷器放電計數測試儀在使用完直流電源測試后，應及時對機內的電池進行充電維護

在直流測試過程中，發現欠壓指示燈亮，應停止使用直流電源，改用交流電源測試。

儀器長期不用時，應定期(兩個月)對儀器內的電池組進行充電維護，一般充電10小時左右，直至“充滿”指示燈亮為止。
