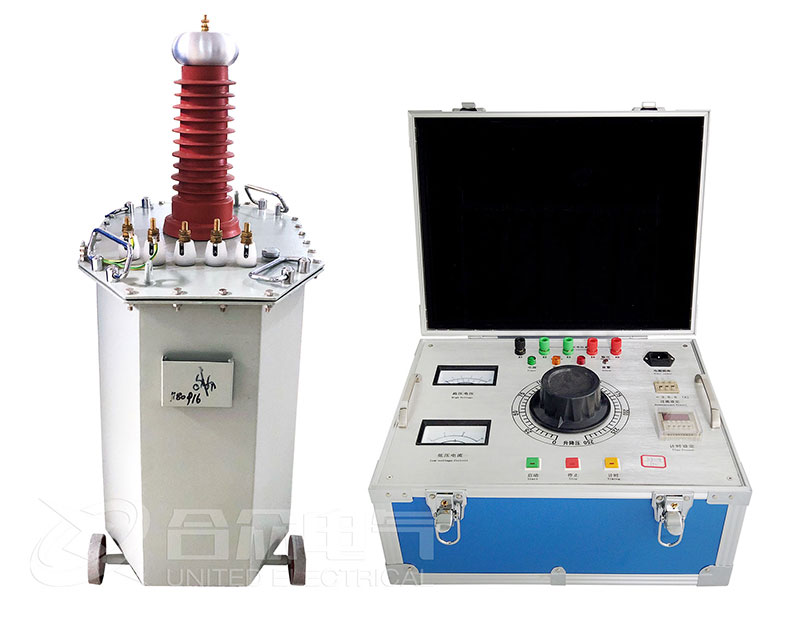

工頻耐壓試驗裝置在操作之前應根據不同被試品的容量、電壓等級，先計算好最大工作電流，并調整電流保護器。其試驗接線應參考本說明書中的接線圖，必須可靠接地。

操作要點

(1)試驗前，應了解被試品的試驗電壓，同時了解被試品的其他試驗項目及以前的試驗結果。若被試品有缺陷或異常，應在消除后再進行耐壓試驗。

(2)試驗現場應圍好遮攔或圍繩，掛好標示牌，并派專人監護.

(3)試驗前，被試品表面應擦拭干凈，將被試品的外殼和非被試?yán)@組可靠接地。被試品為新沖油設備時，應按《規程》規定使油靜止一定時間再升壓，對 110kV及以下的充油電力設備，在注滿油后靜置時間應不少于24小時對220kV及330kV的充油電力設備，靜置時間應不少于48小時。

(4)接好試驗接線后，應由有經驗的人員檢查，確認無誤后方可升壓。

(5)升壓前，首先檢查調壓器是否在零位。調壓器在零位方可升壓。

(6)升壓過程中不僅要監視電壓表的變化，還應監視電流表的變化，以及被試品電流的變化。升壓時要均勻升壓，不能太快。升至規定試驗電壓時，開始計算時間，時間到后，緩慢均勻降下電壓。絕不允許不降壓就先跳開電源開關。

(7)試驗中發現表針擺動或被試品有異常聲響、冒煙等應立即降下電壓，拉開電源，在高壓側掛上接地線后，再查明原因。

(8)耐壓試驗前后均應測量被試品的絕緣電阻。

操作步驟

(1)按試驗要求將控制部分、試驗變壓器、被試品正確接好線，必須可靠接地。

(2)根據試驗的要求，整定“時間繼電器”及“過流繼電器”

時間繼電器設置：

T1，T2，T3，T4 設置 0~9 任意數字，T可設置為H(小時)，M(分鐘) S(秒)。
根據試驗要求，在1S~99H內可以任意設置定時時間。

B過流繼電器設置：

過流動作設定值=過流繼電器刻度盤讀數x測量變比XK，其中K為電流倍率/切除開關的狀態值，分別為X1，X2，0FF，電流倍率/切除開關處于x1X2位置時，K值分別為1、2，切換為0FF擋時，K值為+∞。(注:不要使用0FF檔，因為會使變壓器失去過流保護功能而導致設備損壞。測量變比為電流互感器的變比，沒有電流互感器時為1)。

接入電源，此時,“電源燈"亮，表示外部電源已引入。如“零位燈”亮表示調壓器在零位。如“零位燈"不亮，應逆時針旋轉調節調壓器手柄至“零位燈"亮，表示可進行調壓操作。

按“啟動按鈕"。此時，“送電燈”,“電源燈”和“零位燈"亮;進入送電狀態。

以2kV/S勻速順時針旋轉調壓器手柄至被試品規定的耐壓值，并密切注視電流表(直流耐壓試驗時，同時密切注視直流微安表)。此時，“電源燈”
“工作燈"亮;“零位燈”滅。

根據試驗啟動“計時按鈕”，計時開始，并注意被試品的情況。

當耐壓計時到時，操作臺自動聲光報警。應立即逆時針旋轉調壓器手柄至零位，按下停止按鈕和解除計時按鈕自鎖狀態。此時“電源燈”，“零位燈"亮,“工作燈”滅。試驗即告完畢。

拔掉電源，拆除接線，試驗結束

在升壓或耐壓過程中，如發生短路、閃絡、擊穿過流時，過流繼電器動作，切斷主回路。此時應將調壓器逆時針旋轉至零位，切斷電源，并查明原因，并作詳細記錄。

試驗完畢，降壓，切斷電源后應用放電棒將被試品及試驗裝置本身充分放電。
