測量接地導通電阻的意義

根據安全規程（如電力安全規程、國家標準GB/T），所有電氣設備的金屬外殼、構架等都必須可靠接地。測量接地導通電阻的目的在于：

驗證安全連接的可靠性：確保接地線沒有斷路、虛接、嚴重腐蝕或連接松動。

防止觸電事故：低阻值的接地通路能為故障電流提供一條低阻抗的泄放路徑，促使線路上的保護裝置（如斷路器、熔斷器）迅速動作，切斷電源。

保障設備正常運行：對于防雷接地和工作接地，良好的接地是系統穩定運行的基礎。

滿足法規和檢測要求：是電力系統、建筑工程、工業生產等領域進行定期安全檢測的強制性項目。

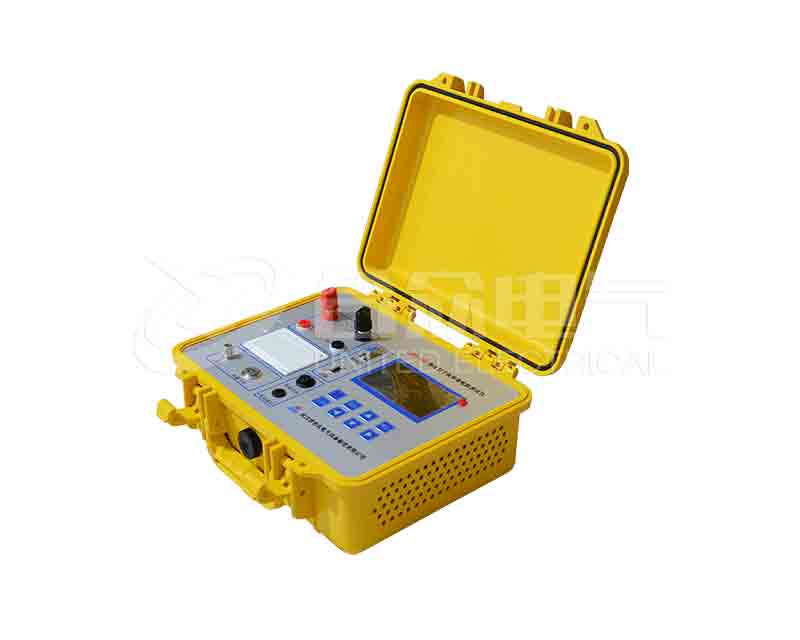

接地引下線導通電阻測試儀應用場景

電力系統：變電站內變壓器、開關柜、避雷器、電力線路桿塔的接地電阻測量。

建筑工程：建筑物內配電箱、機電設備、電梯、金屬門窗等電位連接的導通性測試。

工業生產：工廠內機床、控制柜、生產線設備的保護接地檢查。

通信系統：通信基站、機房設備的接地檢測。

防雷檢測：避雷針、引下線與接地網的連接電阻測量。

接地引下線導通電阻測試儀試驗操作步驟，以測量設備接地導通性為例：

準備工作：

儀器校準和自檢。

確保被測設備斷電。

清潔被測設備的接地端子和大地的接地連接點，確保接觸良好。

接線：

將儀器的電壓測量線（P1、P2） 分別連接在同一對點上，但位于電流線的內側。對于導通測試，通常采用四線制直接連接法，即C1-P1接設備端，C2-P2接接地極端。

將儀器的電流輸出線（C1、C2） 分別連接到設備的接地端子（E）和遠處的接地極（C）。

測量：

開機，選擇適當的測試電流（如10A， 25A等，較大的測試電流有助于發現接觸不良問題）。

啟動測試，接地引下線導通電阻測試儀會自動輸出電流并計算顯示電阻值。

待讀數穩定后，記錄結果。

判斷與記錄：

根據相關標準（通常要求≤0.5Ω）判斷電阻值是否合格。

記錄測試數據、測試地點、環境條件和測試人員。

注意事項

安全第一：確認設備已完全斷電，并遵守電氣安全操作規程。

正確接線：務必保證測試線連接牢固、正確。接觸不良會導致測量結果不準甚至損壞儀器。

測試線分離：在測量大型接地網時，電壓線和電流線應盡量分開，避免相互纏繞，以減少互感干擾。

環境干擾：在強電磁場環境下，優先選用具有抗干擾能力的變頻型號。

電池狀態：在測試大電流時，確保儀器電池電量充足。
